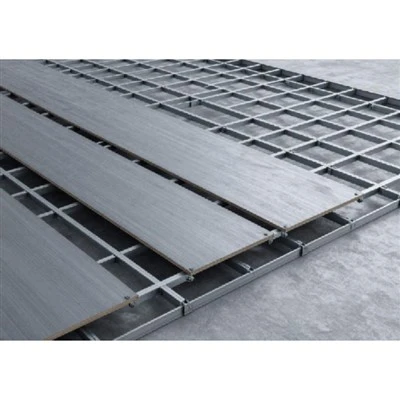

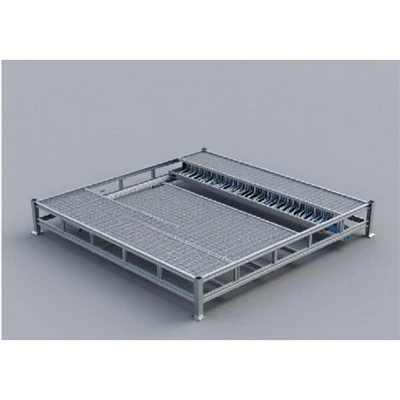

Nagy-terhelésű adatközpont emelt padlózatú rendszer
A Fineco Global High{0}}Load Data Center Raised Floor System rendszert a nagy-sűrűségű szerverberendezések elhelyezésére szolgáló kritikus létesítményekhez tervezték. A merev acélhéjjal és a nagy-sűrűségű könnyűbeton maggal felépített rendszer biztosítja a modern vállalati állványokhoz, akkumulátoros energiatároló rendszerekhez (BESS) és nehéz kábelvezető padlózatokhoz szükséges szerkezeti teherbírást.
Főbb jellemzők
Nagy-sűrűségű betonmag:Kitűnő közönséges portlandcementtel töltve, kiküszöböli az üreges akusztikát, miközben kiváló nyomószilárdságot és hangtompítást biztosít.
Precíziós{0}}hegesztett acélhéj:A hidegen{0}}hengerelt acéllemezek automatikusan hegesztettek, hogy biztosítsák a méretstabilitást, a négyszögletességet és a hosszú távú deformációval szembeni ellenállást-.
Epoxi porbevonat:A felület pácolás és foszfátozás után felvitt hőre keményedő epoxi porbevonattal készült, amely ISO-kompatibilis korrózióállóságot biztosít.
Cserélhető moduláris panelek:A szabványos 600 × 600 mm-es méretek zökkenőmentes integrációt és elrendezési rugalmasságot tesznek lehetővé a jövőbeni bővítésekhez.
Műszaki előírások
|
Paraméter |
Specifikáció Szabvány |
|
Panel méretei |
600 × 600 × 35 mm (Tűrés: ±0,2 mm) |
|
Koncentrált terhelés |
4,45 kN – 6,67 kN (CISCA fokozatú súlyos / extra nehéz) |
|
Végső terhelés |
Nagyobb vagy egyenlő, mint 13,34 kN és 20,0 kN között |
|
Gördülő terhelés |
2,7 kN és 4,5 kN között (100 000 ciklus szerkezeti hiba nélkül) |
|
Egységes terhelés |
15 kN/m² és 22 kN/m² között |
|
Rendszer súlya |
42 kg/m² és 58 kg/m² között (a magsűrűségtől és a szelvénytől függően) |
|
Felületi ellenállás |
1,0 × 10⁶–1,0 × 10⁹ Ω (ESD antisztatikus -) |
|
Tűzteljesítmény |
A osztály (lángterjedési index 0, füstképződési index 0, ASTM E84 szerint) |
Szeizmikus teljesítmény
Oldalsó merevítés:A talapzat és a hevederszerelvények elfogadják a szeizmikus merevítő készleteket a több-tengelyes talajgyorsulás elnyelésére.
Felemelkedési ellenállás:A csavaros{0}}rögzítő kötések megakadályozzák a panel elmozdulását és az állvány felborulását szeizmikus sokkok során Richter 8.0 magnitúdóig.
Sway Control:Teljesen kompatibilis a Telcordia GR-63-CORE Zone 4 szabványokkal a berendezések keretezésére és a padlóburkolatokra vonatkozóan.
Tipikus alkalmazások
Hyperscale és Colocation adatközpontok:Fehér tér padlóburkolat nagy-sűrűségű blade szerverekhez, moduláris UPS egységekhez és nehéz kábelezési útvonalakhoz.
Vállalati szerverszobák:Biztonságos számítógépes környezet, amely szigorú statikus disszipációt és magas szerkezeti terhelési ráhagyást igényel.
Távközlési központok:Kábelsűrű-létesítmények, amelyek folyamatos padló alatti hűtést igényelnek.
Vezérlőszobák és parancsnoki központok:A hét minden napján, 24 órában működő üzemi terek, amelyek ergonomikus padlót igényelnek, integrált áram- és adattovábbítással.
Telepítés és testreszabás
Telepítési tűrések
- Négyszögletességi tűrés: legfeljebb 0,25 mm-es átló különbség panelenként.
- Állítható magasság: Szabványos talapzatbeállítási tartomány ±25 mm és ±50 mm között a névleges FFH-tól.
Testreszabási lehetőségek
- Panelvastagság: 30 mm-es, 35 mm-es és 40 mm-es konfigurációkban kapható.
- Felületi burkolatok: nagynyomású{0}} laminált (HPL), vezetőképes PVC vagy csupasz acél, amelyet a helyszíni felületkezeléshez alapoznak.
- Kábelkivágások és átvezetések: Gyárilag{0}}megmunkált tömítőlyukak, kefetömítések és szellőzőpanelek (perforációs arány 15% és 55% között) a célzott légáramlás érdekében.
Szabványok és minőség
A gyártási és tesztelési protokollok közvetlenül megfelelnek a nemzetközi referenciaértékeknek:
CISCA:Ellenőrzött koncentrált, végső és gördülő terhelési vizsgálat.
EN 12825:Európai szabványok az emelt bejárati padlókra, végső terhelési és biztonsági tényezők szerint kategorizálva.
ASTM E84 / UL 723:Felületi égési jellemzők vizsgálata.
ISO 9001 és ISO 14001:Tanúsított minőség- és környezetirányítási rendszerek.
Gyártás és projekttámogatás
Termelési kapacitás:Az automatizált sajtolósorok, a robothegesztő cellák és a keményítő kemencék havonta több mint 50 000 m²-t termelnek.
Nyersanyag nyomon követhetőség:A kémiai összetételt és szakítószilárdságot igazoló Mill Test Certificate (MTC) tanúsítvánnyal rendelkező malomokból származó acél.
Tételvizsgálat:A házon belüli univerzális vizsgálógépek-teherviselési és hajlítási teszteket hajtanak végre minden gyártási tételnél.
Logisztika és csomagolás:Exportálási-minőségű füstölés-mentes fa raklapok acélpánttal és nedvességzáró-zsugorfóliával rögzítve.
Mérnöki beadványok:Átfogó dokumentumcsomagok, beleértve a CAD-műhely rajzait,{0}}harmadik féltől származó tesztjelentéseket és szerkezeti számításokat az MEP-koordinációhoz.
Gyakran Ismételt Kérdések
K: Mi a maximális koncentrált teherbírás?
V: A rendszer 4,45 kN és 6,67 kN közötti feszültséget támogat a fesztáv 1/360-a alatti állandó alakváltozással, ami megfelel a CISCA Extra Heavy Duty követelményeinek.
K: Hogyan kezeli a rendszer a kiszolgáló állványokból származó gördülő terheléseket?
V: A hegesztett acéldoboz szerkezet és a nagy{0}}sűrűségű cementmagok akár 4,5 kN gördülési terhelést is ellenállnak 100 000 cikluson keresztül, szerkezeti leválás nélkül.
K: A kész padlómagasság beállítható a -helyszínen?
V: Igen. A menetes acél talapzat-szerelvény ±25 mm és ±50 mm közötti finombeállításokat tesz lehetővé, biztonságosan rögzítve egy nagy teherbírású anyával a szinttűrések fenntartása érdekében.
K: Milyen tűzállósági fokozattal rendelkeznek a panelek?
V: Az acél{0}}cement kompozit panelek az ASTM E84 szerint A tűzvédelmi osztályúak, nulla lángterjedés és nulla füstképződési index mellett.
K: Rendelkezésre állnak perforált panelek a nagy{0}}sűrűségű hűtési zónákhoz?
V: Igen. Az acél perforált panelek 15% és 55% közötti nyitott terület százalékos arányban kaphatók, opcionálisan állítható csúszócsillapítókkal.
